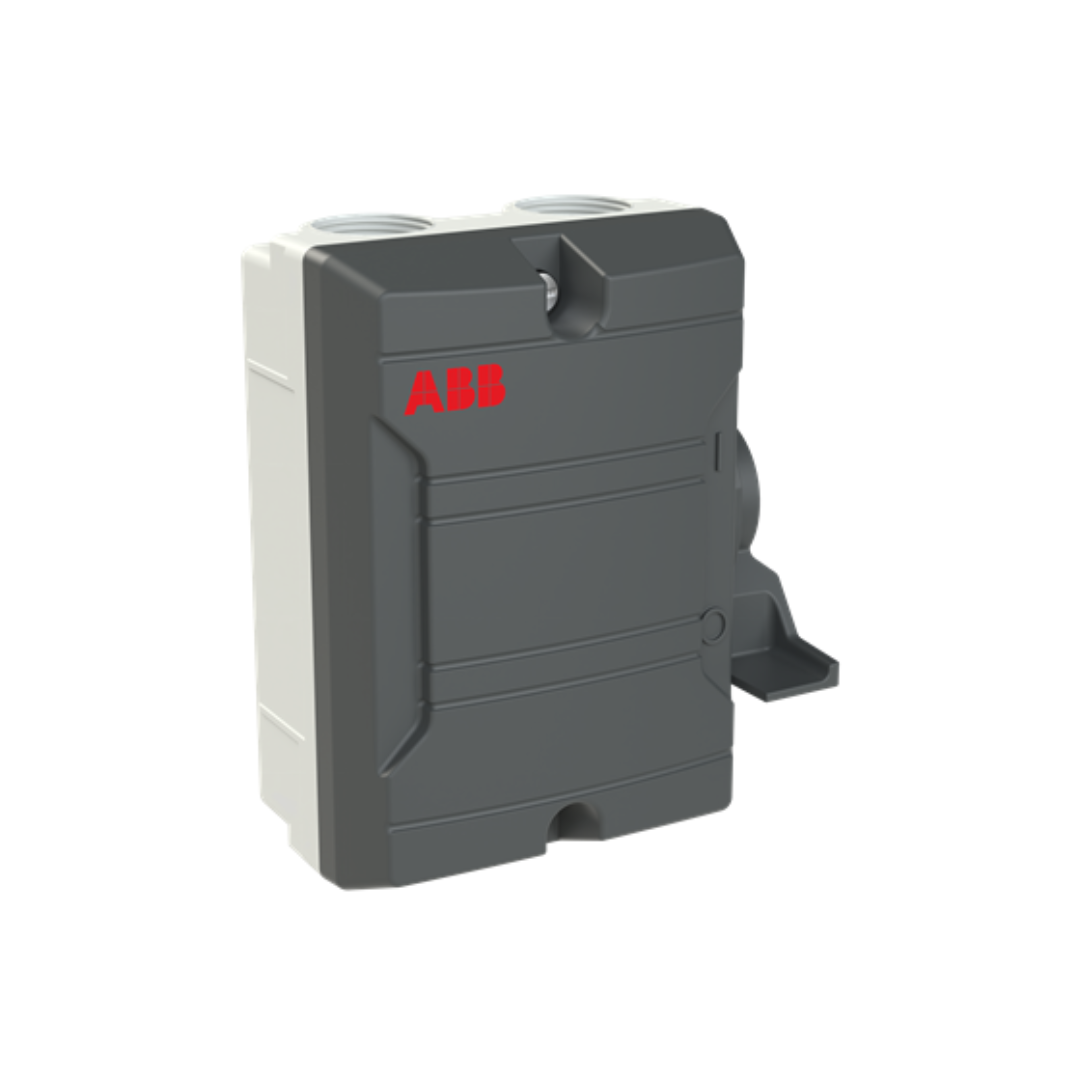

SECCIONADOR EN GABINETE 3P + N, 1 NA, 16 AMP. (130x110x60 mm), IP65, GRIS (SAFETY SWITCH)
$1,001.34 (IVA Incluido)
Dimensiones
Ancho del product: 111 mm
Alto del producto: 130 mm
Largo del product 60 mm
Peso del product: 0.32 kg
Técnica
Sección del cable: 0.75 … 10 mm²
Posición de entrada de cables: Top/Bottom
Salidas de cable por lado: 2xM25 / 2xM25
Color: RAL7012 / RAL7035
Capacidad de conexión del circuito principal:
Abrazadera de tornillo 0.75 … 10 mm²
Abrazadera de tornillo / Terminal de PE 1pc 0.75 … 10 mm²
Corriente térmica convencional de aire libre (Ith): 32 A
Corriente térmica convencional (Ithe): Totalmente cerrado 32 A
Material del módulo: Plastic
Color del asa: Gris
Tipo de asa: Side-Operated
Clasificación de la resistencia a los impactos: Housing IK08
Contactos auxiliares montados al máximo: 1 NO, 0 NC
Contactos auxiliares montados: 1 NO, 0 NC
Tipo neutro: Fixed Neutral
Número de contactos auxiliares NC: 0
Número de contactos auxiliares NO: 1
Número de polos: 3P
Pérdida de potencia:
en condiciones nominales de funcionamiento por polo 0.6 W Total 1.8 W
Tensión nominal soportada por impulsos (Uimp): 8 kV
Tensión nominal de aislamiento (Ui): según IEC/EN 60664-1 690 V
Corriente nominal de funcionamiento AC-21A (Ie):
(400 V) 25 A
(500 V) 25 A
(690 V) 25 A
Corriente nominal de funcionamiento AC-22A (Ie):
(380 … 415 V) 25 A
(500 V) 25 A
(690 V) 16 A
Corriente nominal de funcionamiento AC-23A (Ie):
(380 … 415 V) 16 A
(500 V) 16 A
(690 V) 10 A
Potencia operativa nominal AC-23A (Pe):
(380 … 415 V) 7.5 kW
(500 V) 7.5 kW
(690 V) 7.5 kW
Tensión nominal de operación:
Main Circuit 690 V
Destornillador recomendado: Main Circuit Pozidriv 2
Normas: IEC 60947-1, -3
Tipo de terminal: Terminales de tornillo Par de apriete:
Main Circuit 1.2 N·m
Longitud de pelado del cable: 7 mm
