Descripción

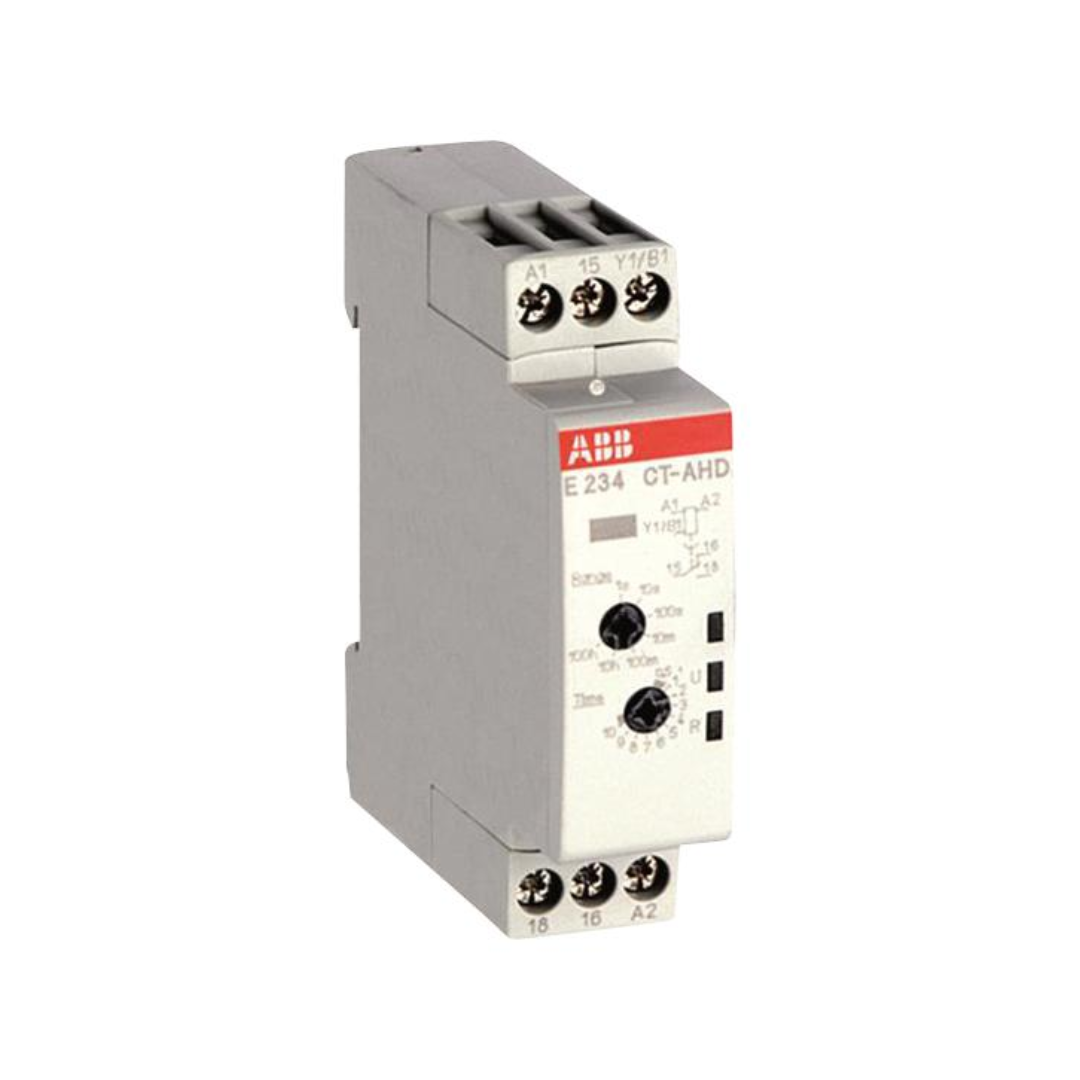

Tipo de relé temporizador: Retardo de apagado
Rango de tiempo: 0.05 s … 100 h
Tensión nominal de alimentación de control (Us): 24 … 240 V AC
24 … 48 V DC
Tensión nominal de operación: Auxiliary Circuit 250 V
Frecuencia nominal (f): 50 / 60 Hz
DC
Salida: 1 c/o (SPDT) contact
Tipo de terminal: Terminales de tornillo
Corriente nominal de funcionamiento AC-12 (Ie): (230 V) 6 A
Corriente nominal de funcionamiento AC-15 (Ie): (230 V) 3 A
Corriente nominal de funcionamiento DC-12 (Ie): (24 V) 6 A
Corriente nominal de funcionamiento DC-13 (Ie): (24 V) 2 A
Tensión nominal soportada por impulsos (Uimp): Input Circuit 4 kV
Tensión nominal de aislamiento (Ui): Circuito de entrada / Circuito de salida 300 V
Grado de protección: Housing IP50
Terminals IP20
Categoría de sobretensión: III
Grado de contaminación: 3
Dispositivos de protección contra cortocircuitos: Output Circuit NC – F Type Fuses 6 A
Output Circuit NO – F Type Fuses 10 A
Capacidad de conexión: Flexible 1x 0.5 … 2.5 mm²
Flexible 2x 0.5 … 1.5 mm²
Rígido 1x 0.5 … 4 mm²
Rígido 2x 0.5 … 1.5 mm²
Par de apriete: 0.5 … 0.8 N·m
Longitud de pelado del cable: 7 mm
Destornillador recomendado: 0.8 x 4
Pozidriv 1
Posición de montaje: 1 … 6
Montaje en contactores: TH35-15 (riel de montaje de 35 x 15 mm) según IEC 60715
TH35-7,5 (riel de montaje de 35 x 7,5 mm) según IEC 60715
Normas: CAN/CSA C22.2 No.14
IEC/EN 63000
IEC/EN 61812-1
UL 508
